一、計算機監控介紹

　　隨著微電子技術、計算機技術、傳感技術、自動控制技術和現代檢測技術的發展，在以電子、機械、航天、航空等技術相互結合和相互滲透的過程中，漸漸產生及發展了工業計算機監控系統，尤其是計算機技術和自動化技術的互相結合，促使工業控制系統逐漸發展成現代化的計算機監控系統。

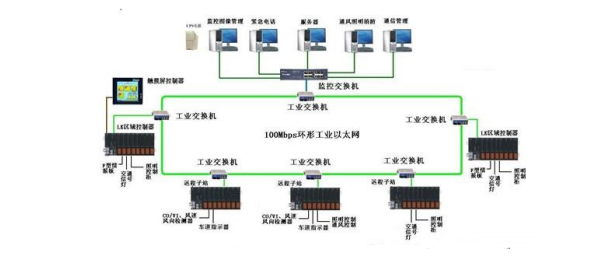

　?。≒LC監控系統結構）

　　二、軟件設計

　　該監控系統是由PLC、工控機以及各種板卡構成的控制網絡,因而其程序設計可以分為2個部分:下位機端(PLC端)程序和工控機端(IPC端)程序。

　　（PLC監控系統）

　　工控機端包括了系統監控的主界面、上位機和下位機網絡通信部分、系統狀態顯示和參數設置、故障診斷、數據處理等。

　　下位機端主要是完成上下料控制、料臺對中控制，以及通過傳感器信號對4臺夾緊電機控制，對4臺主拉伸電機控制,對冷卻機構、加熱機構控制等，上位機和下位機的程序運行在不同CPU中，均可以獨立工作，單獨程序編寫。

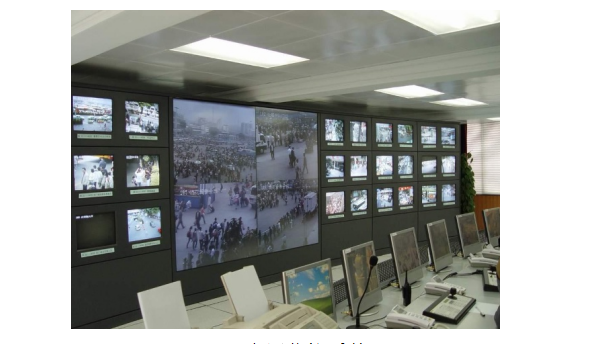

　?。ǘ嗥帘O(jiān)控系統）

　　三、硬件設計

　　(1)上位機硬件配置。拉伸機監控系統在設計時，采用了主從式的結構。上位機是由東田工控機以及各種板卡構成的，上位機和下位機一起，組成了總線型的工業監控系統。

　　（2）下位機硬件配置。下位機主要是通過PLC來實現的。選用了西門子公司制造的S7-200系列PLC器件，其主要由CPU及其擴展單元構成。

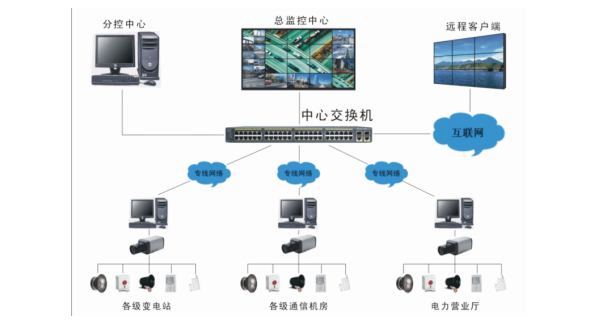

　?。ūO(jiān)控系統硬件）

　　(3)操縱臺硬件配置。在系統中,操作臺是其中一個重要的硬件平臺。除了在控制臺上端安裝的CRT，還有1臺數顯控制儀表,4臺稱重顯示儀以及各種指示燈、按鈕等，控制臺下端安裝的電源有24V,5V,PLC等類型。

　　（4）電控柜硬件配置。在電控柜內，安裝了以下設備:5臺步進電機驅動器,12組加熱電阻絲控制交流接觸器,1臺P系列富士變頻器,4臺G系列富士變頻器。

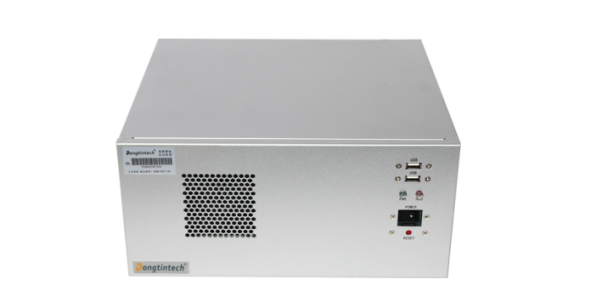

　?。|田桌面式工控機）

　　四、東田工控機推薦

　　東田工控作為工控機廠商領導品牌，所打造的面向PLC監控系統行業的專業工控機硬件產品方案，可在嚴苛工業環境中穩定持續工作，可便捷實現承上啟下的硬件整合，整個系統的協調發力，可靈活對接多設備的應用環境，目前基于東田工控高品質工控機的PLC監控系統行業工控機硬件。

　?。|田工控）

　　東田【酷睿2代】高性價比壁掛式工控機IPC-5206單網口支持雙顯工業服務器電腦主機DT-5206-IH61MBI7-3770T/8G/1T/250W/6串口【3年質保13%增值稅】2個COM,2個PCI,8個USB,1個千兆網口,2個PCI。

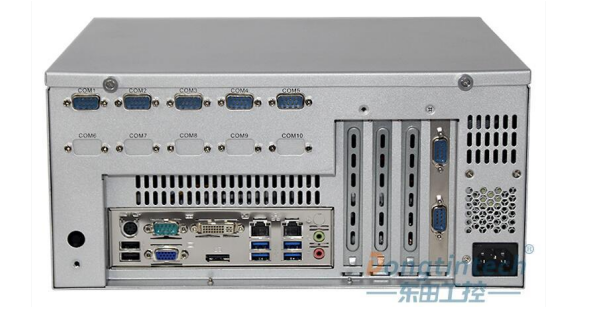

　?。|田工控機）

　　五、東田工控機的特點

　　1.原裝整機、3C認證、三年質保。

　　2.2*240pinDDR3800/1066/133DIM內存插槽，最大支持16G。

　　3.1個VGA接口，1個HDMI接口。

　　4.2個PCI插槽，1個PCI-E*16插槽，1個PCI-E*1插槽。

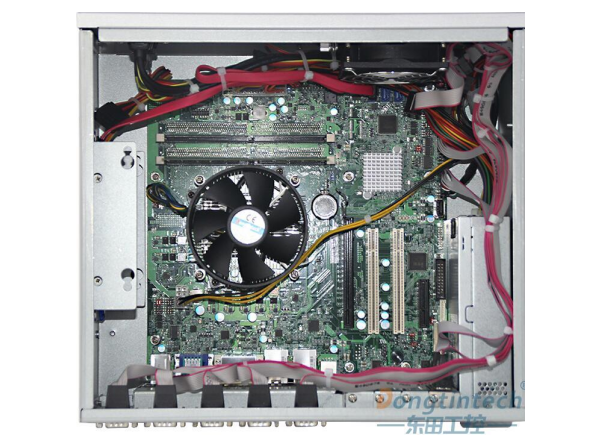

　?。|田工控主板）

　　5.2個前置USB2.0接口、1個電源按鍵、1個復位鍵、1個電源指示燈、1個硬盤狀態指示燈。

　　東田工控是嵌入式計算平臺的制造商。公司設計、制造及銷售強固型無風扇工控機、轉換型嵌入式系統、工業平板工控機和工業觸摸顯示器給世界各地的客戶。憑借其優質的產品和應用需求為導向的功能，東田工控在不同產業中實現新型技術與應用，包括工廠自動化、機械自動化、機器視覺、車載計算、智能交通和監控系統。
